產品特點
充氣式減振墊鐵有效的衰減機器自身的振動，減少振動力外傳，阻止振動力的傳入，_加工尺寸精度及質量?？刂平ㄖ锝Y構諧振傳播振動力和噪音。使粗、精加工各類機床組成生產單元，適應物流技術的發展。
安裝機床不需設置地腳螺栓與地面固定，節省安裝費用，縮短安裝周期。可根據生產隨時調換機床位置，消除二次安裝費用，使機床樓上安裝成為可能。
適用范圍
精密機加工設備、三座標測量、劃線機、精密工作臺、100/min-500min次高速沖床、沖孔機、鍛壓機、空壓機、泵體及特別要求隔振的設備。
使用方法
將所需墊鐵放入機床地腳孔下，旋入螺栓，落下機床，逐個向墊鐵內充入壓縮空氣，使墊鐵逐個升高3mm。確認螺栓和地腳孔壁不磨擦后，旋緊螺母。繼續充入壓縮空氣,使機床逐個升高7mm。然后充氣調節機床水平，調節范圍H值±6mm（工作內壓為0.5Mpa）。
移動機床時，應先將墊鐵內壓縮空氣釋放，再移開機床。

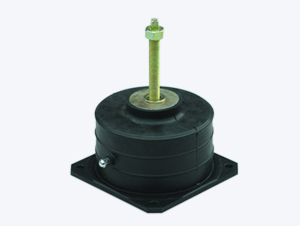

PS充氣式減振墊鐵參數表
| 產品編號 |
尺寸參數（mm） |
可調高度 |
單件靜載荷 |
參數指標 |
| φ-H |
φ |
H |
h |
M |
Δh |
Min. |
Max. |
fz（Hz） |
| PS 073-64 |
73 |
64 |
15 |
M8×80 |
±6.5 |
111 |
450 |
＜3 |
| PS 105-64 |
105 |
64 |
15 |
M8×80 |
±6.5 |
333 |
1350 |
＜3 |
| PS 120-89 |
120 |
89 |
15 |
M12×100 |
±6.5 |
670 |
2670 |
＜3 |
| PS 190-89 |
190 |
89 |
15 |
M12×100 |
±6.5 |
1350 |
5340 |
＜3 |
| PS 267-89 |
267 |
89 |
15 |
M16×120 |
±6.5 |
2670 |
10700 |
＜3 |
| PS 400-89 |
400 |
89 |
15 |
M16×120 |
±6.5 |
5340 |
22000 |
＜3 |
| 注釋 Note |
調節螺栓長度可根據用戶需要變化
fz=_靜載荷下自身頻
|
